Einbau einer Drexler Sperre in ein BMW M3 E92 Differential
Nachfolgend wird der Umbau eines BMW M3 E92 Differentials auf Drexler Lamellensperre (Setup-Stand: M3 GT4) beschrieben. |

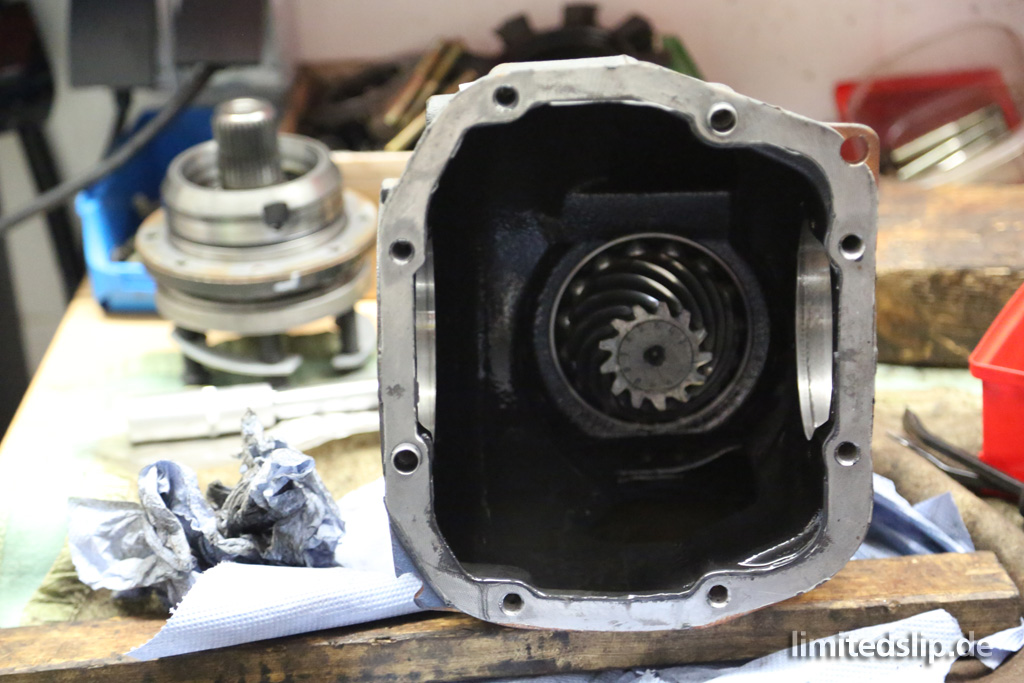

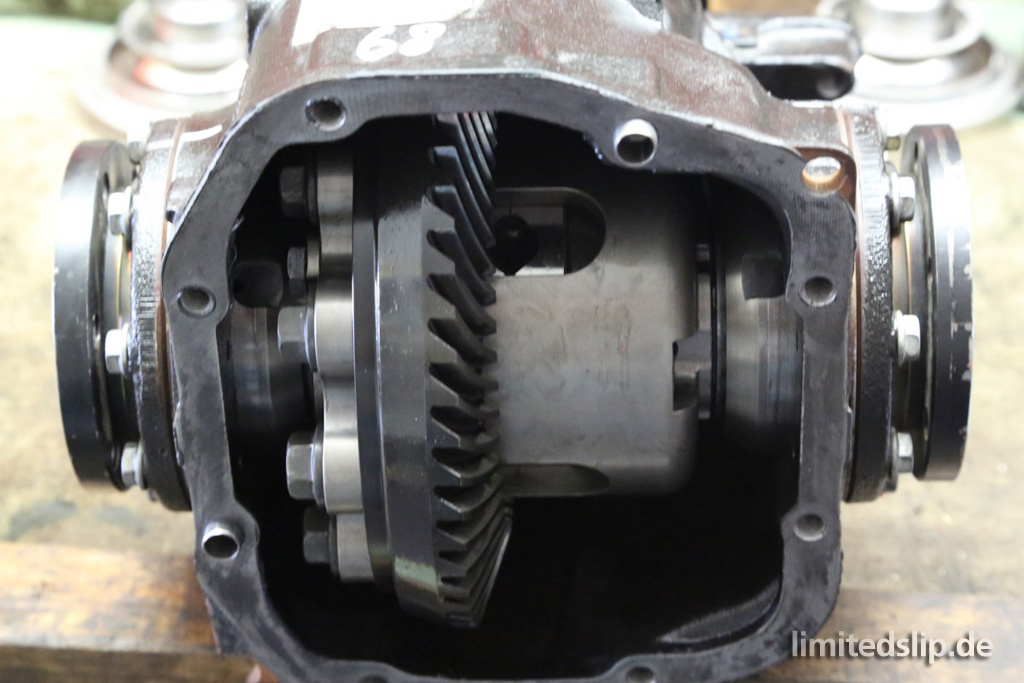

Aus dem originalen BMW M3 E92 Differential... |

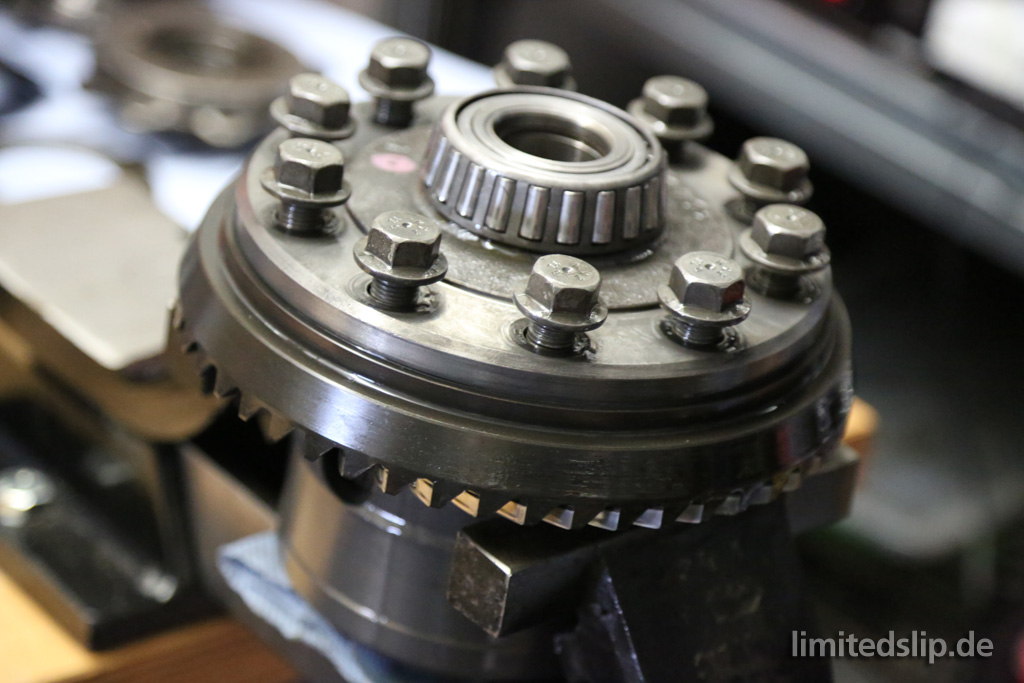

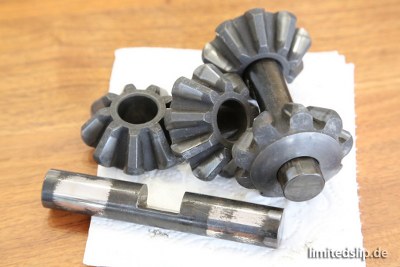

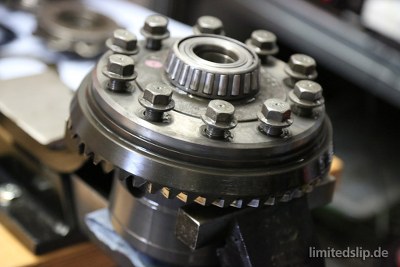

wird die Seriensperre mit montiertem Tellerrad ausbauen... |
 |
 |
die Tellerradverschraubung entfernt... |

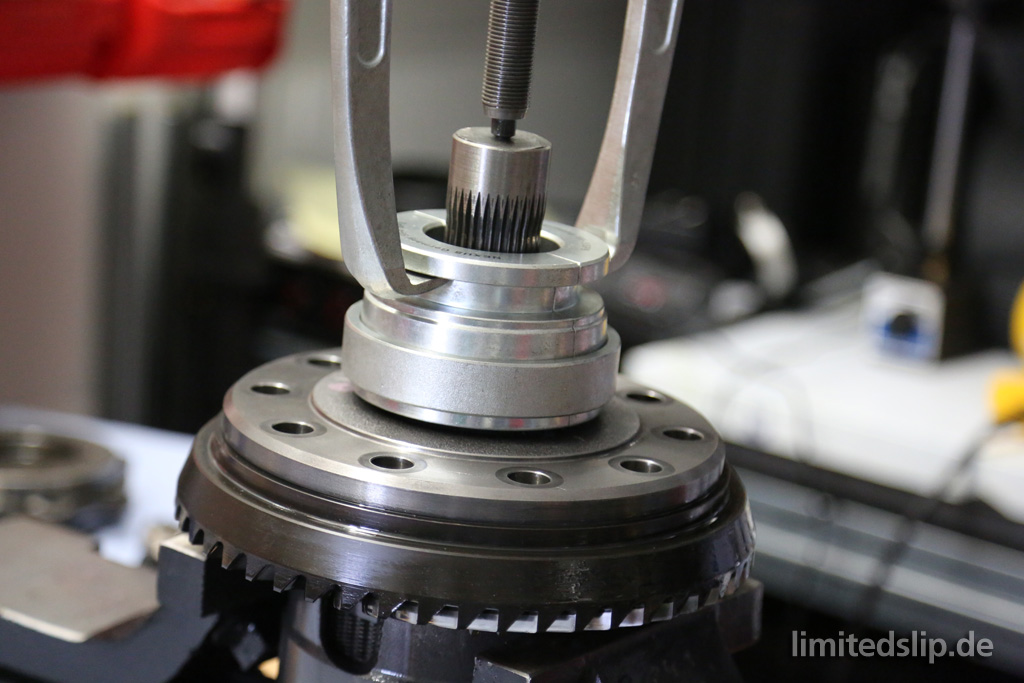

und die Lager abgezogen. |
 |
 |

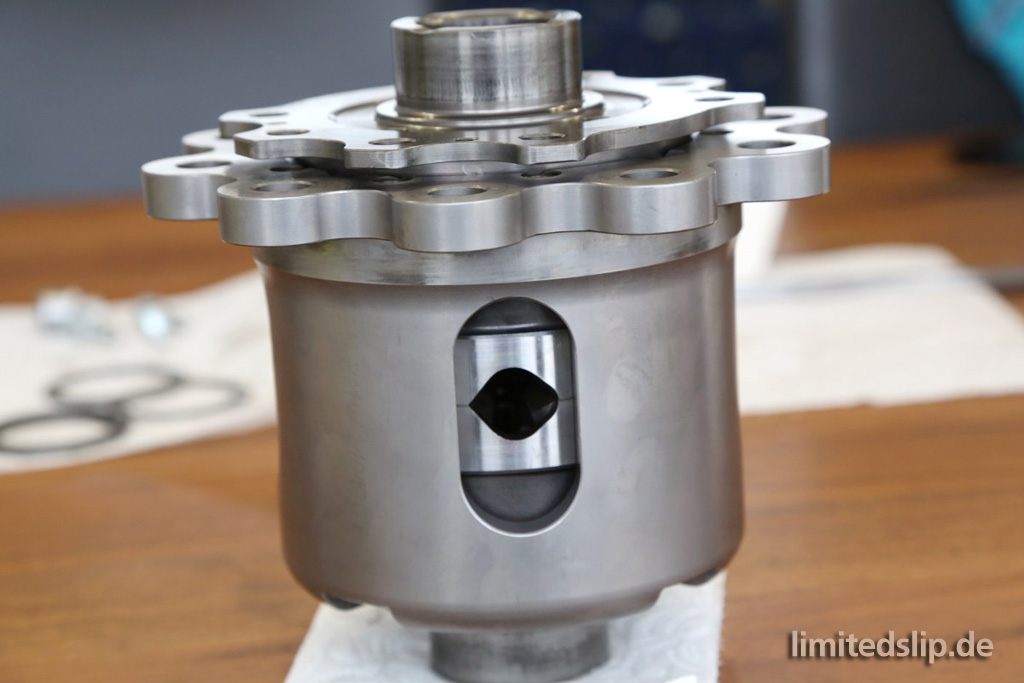

Die Drexler Lamellensperre wird geöffnet und individuell nach dem Bedarf des Kunden konfiguriert. |

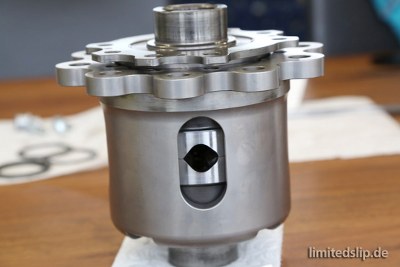

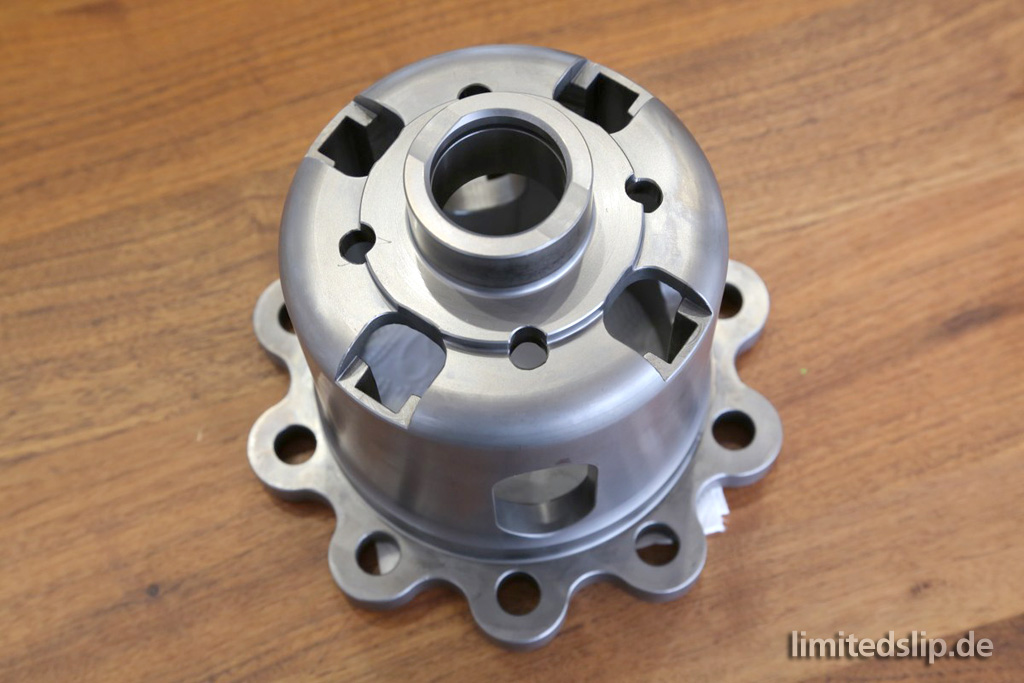

Hier der gewichtsoptimiert gefräste "light" Sperrkörper... |
 |
 |

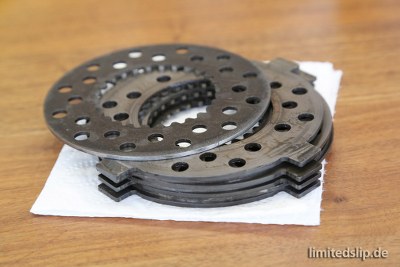

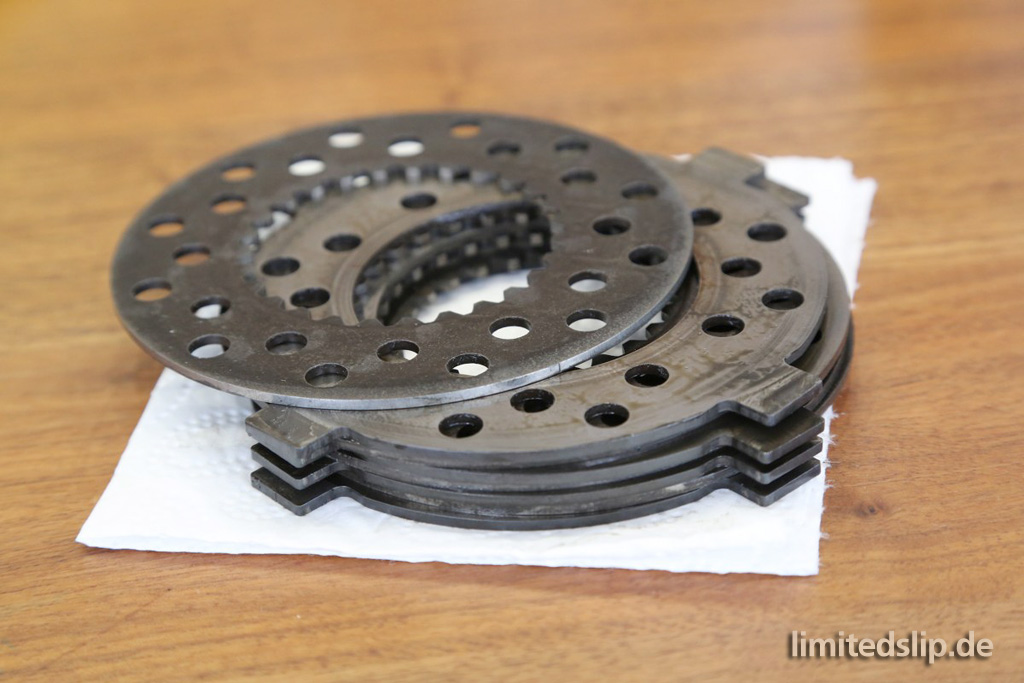

und die Lamellen... |

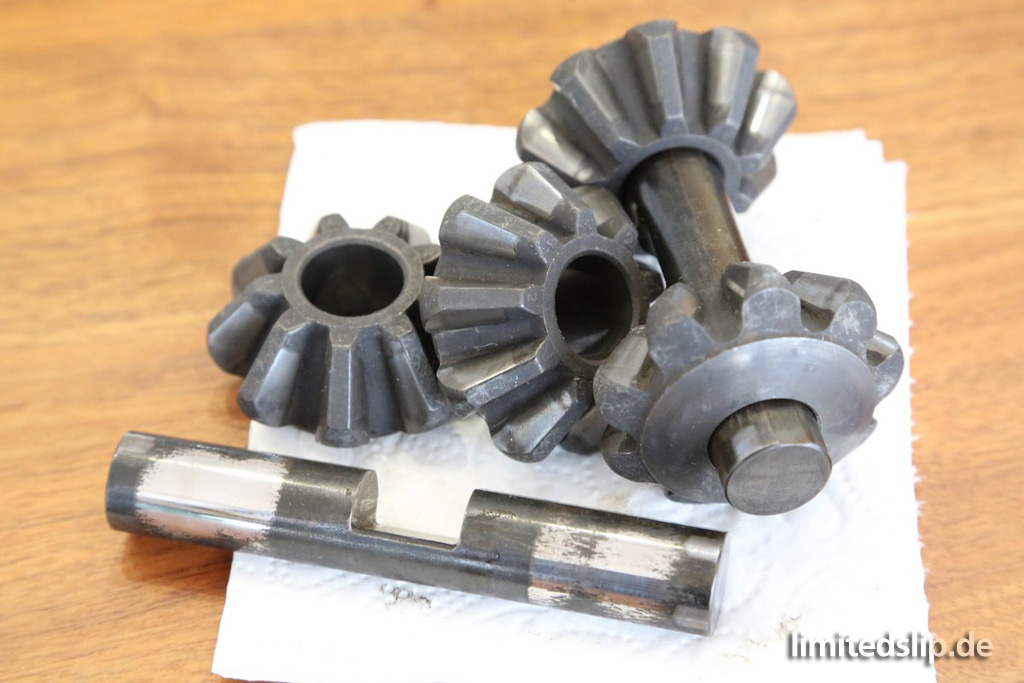

sowie Verzahnung mit den Differentialachsen. |
 |
 |

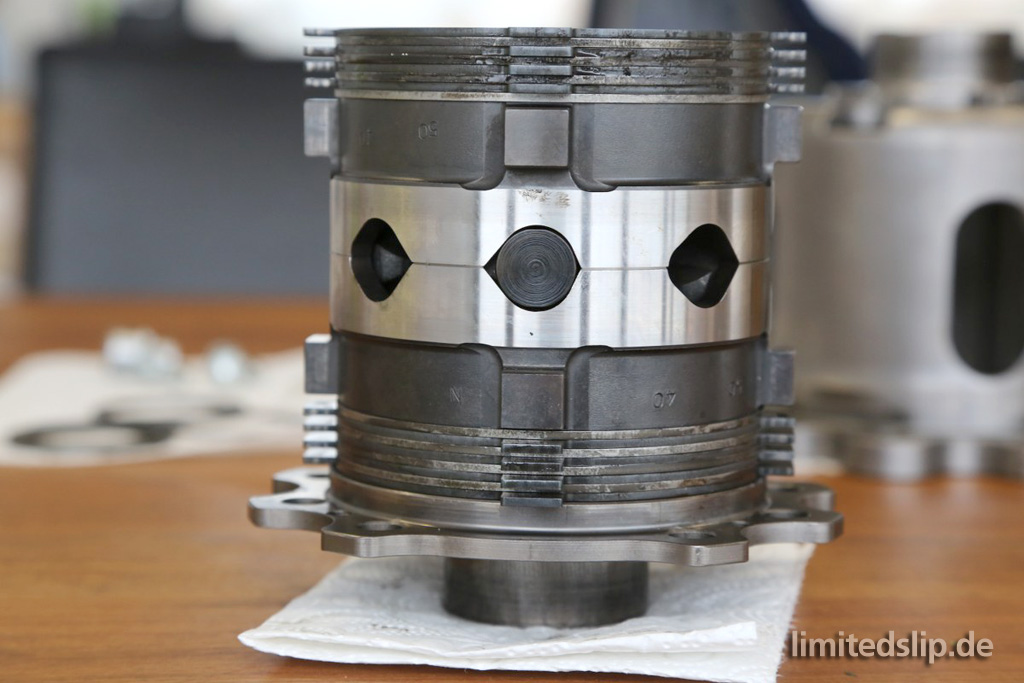

Auf den Druckringen sind zwei Rampensätze eingefräst. Hier das Setup nach BMW Motorsport M3 GT4 Stand mit acht Lamellenpaketen aber ohne Vorspannung. |

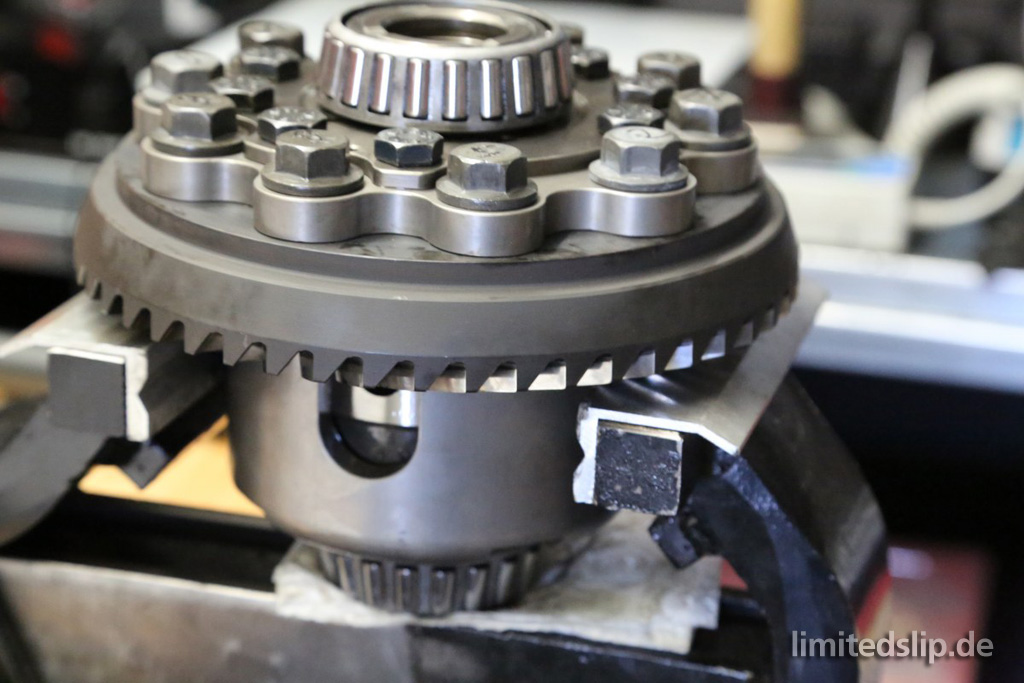

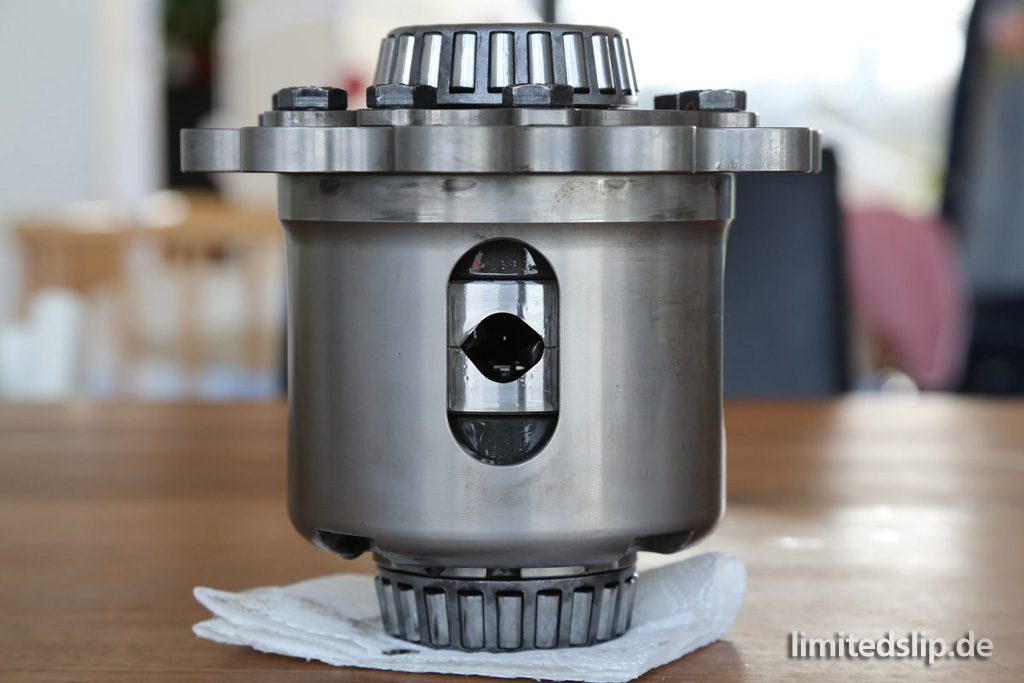

Dann wird der fertig bestückte Sperrkörper mit den Lagern versehen... |
 |
 |

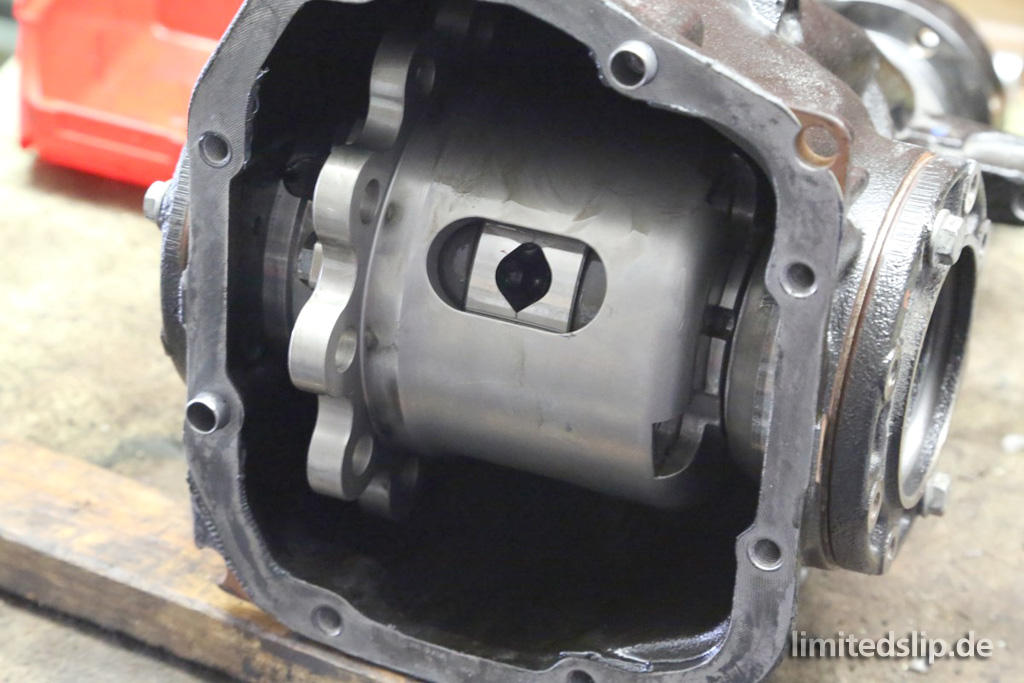

,ins Gehäuse eingebaut, Reibwert gemessen... |

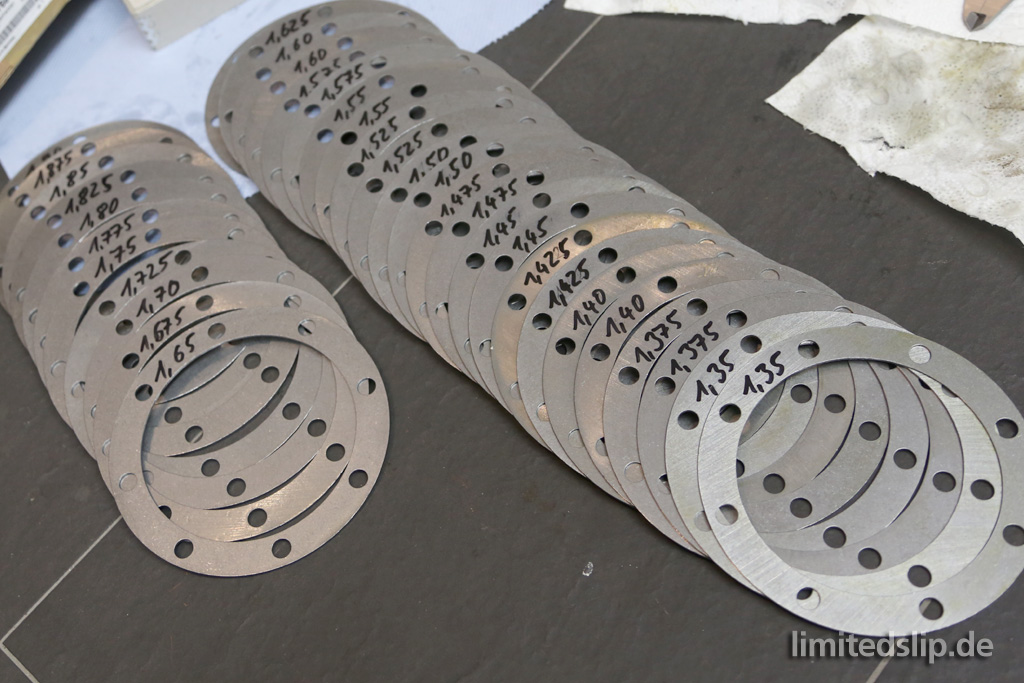

und mit Distanzscheiben passend eingestellt. |
 |
 |

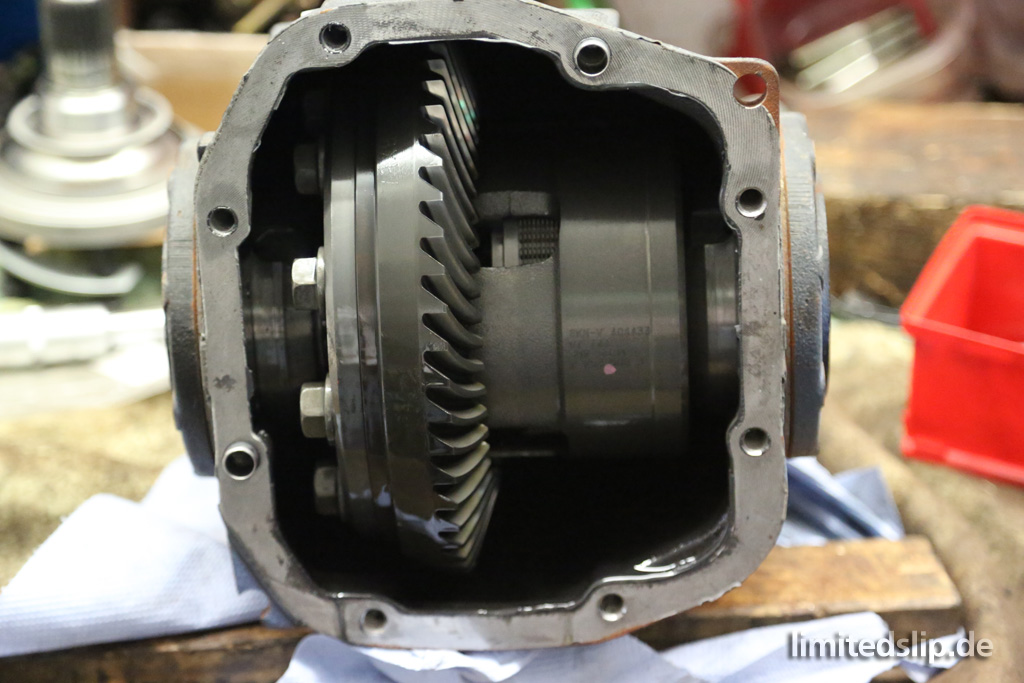

Anschliessend das Kegelrad montieren... |
Zahnflankenspiel und Tragbild prüfen und ggf. mit den Distanzscheiben korrigieren. |
 |
 |

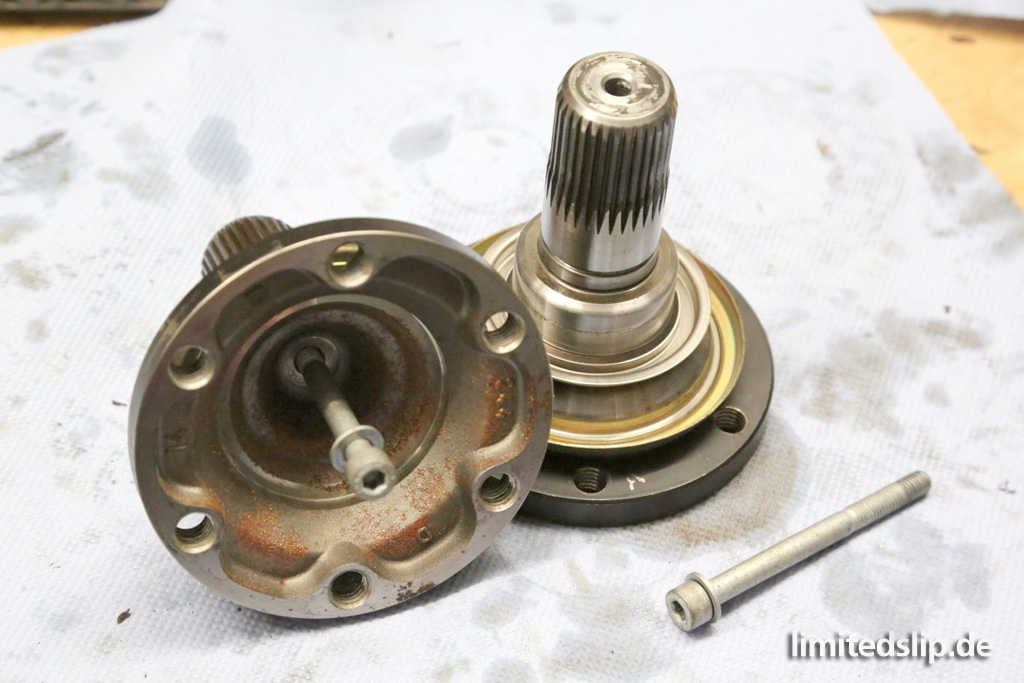

Die Abtriebsflansche werden beim GT4 Differential mit den Einschlagdeckeln im Sperrkörper verschraubt. |

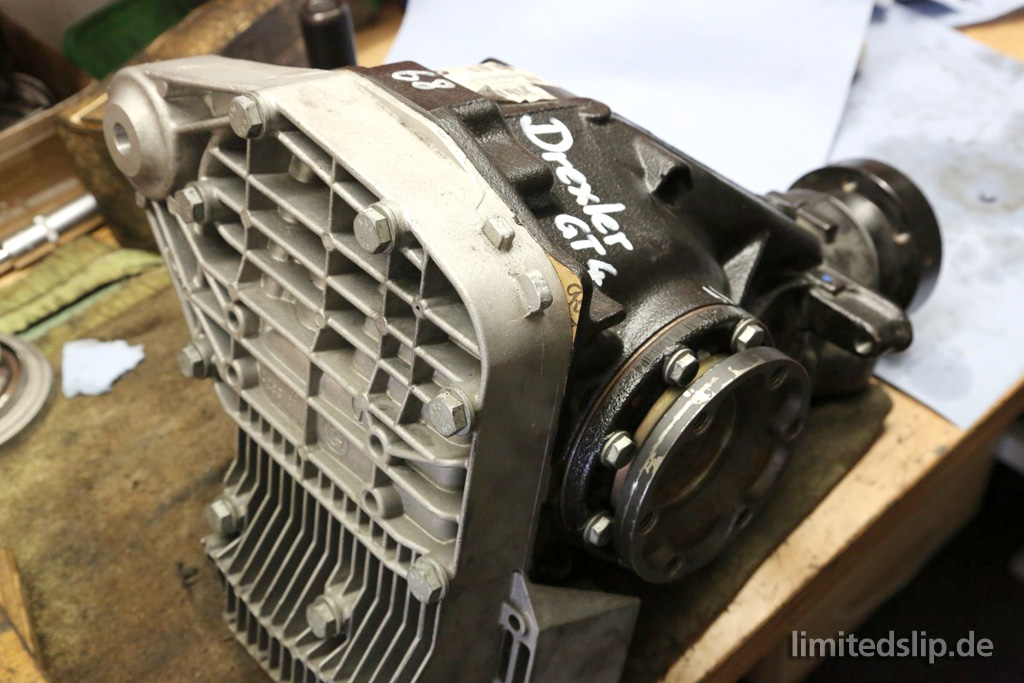

Deckel drauf, mit geeignetem Öl befüllen und das Hinterachsgetriebe ist einbaufertig! |
 |
 |
Gerne übernehme ich auch für Sie die Konfiguration, den Einbau und das Einmessen einer Sperre in Ihr Hinterachsdifferential.
|
