Einbau einer Drexler Sperre in ein BMW M4 F82 Achsgetriebe
Nachfolgend wird der Umbau eines BMW M4 F82 Differentials (identisch M2 F87) auf Drexler Lamellensperre beschrieben. |

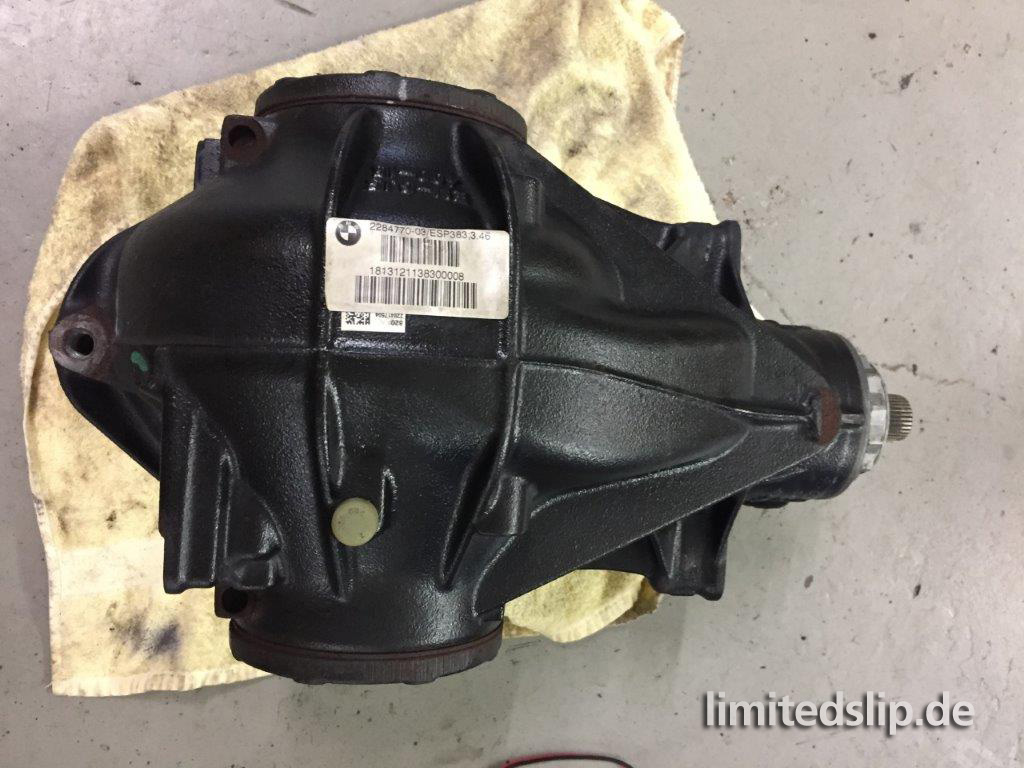

Hier steht das Ausgangsprodukt, ein M4 F82 Serien-Achsgetriebe |

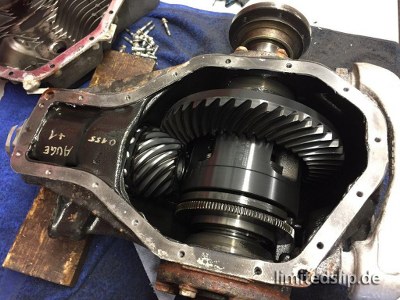

das auf den Kopf gestellt und seiner Ölwanne entledigt den Blick auf den Kegel-/Tellerradsatz und den Sperrkörper freigibt. |
 |
 |

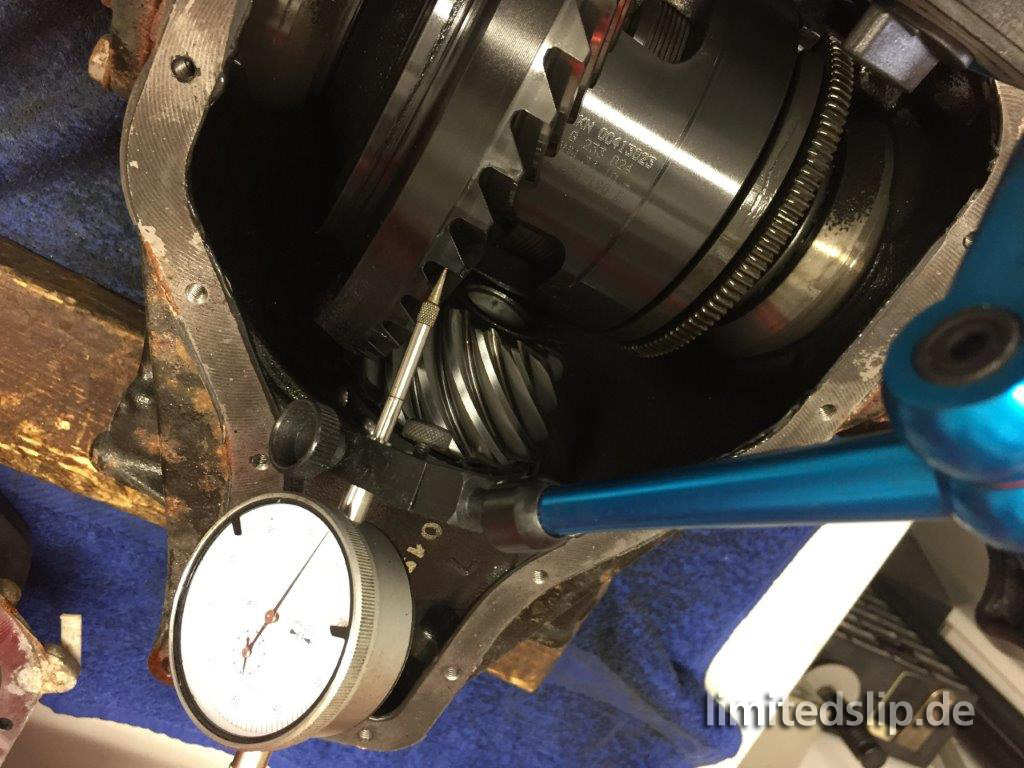

Mit Messuhr... |
und Touchierpaste wird die Eingangsprüfung durchgeführt und gecheckt ob alles ok ist und die Basis zum Umbau geeignet ist. Der Radsatz soll schliesslich verbaut bleiben. |
 |
 |

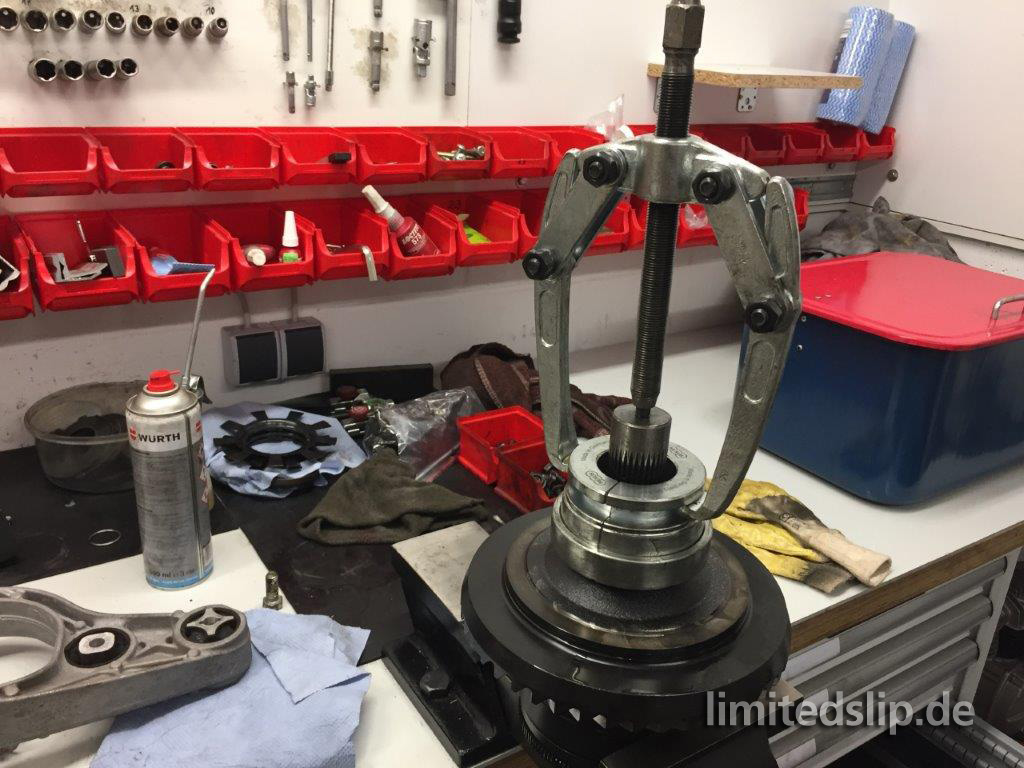

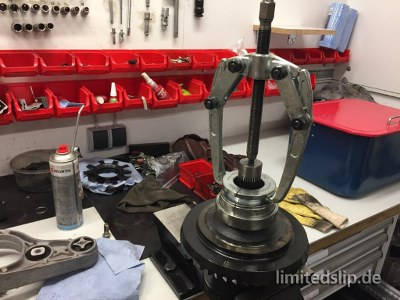

Nun werden dem Sperrkörper die Lager abgezogen... |

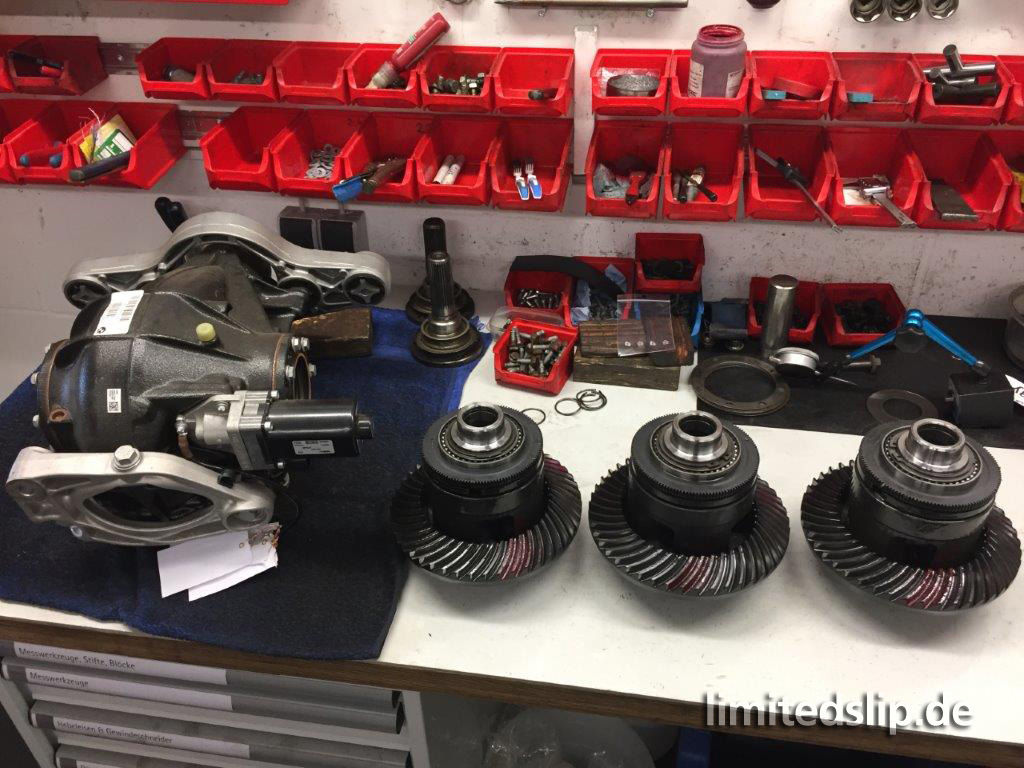

und damit sich der folgene Aufwand der Tellerrad-Bearbeitung lohnt wurde die Aktion gleich mit drei Achsen parallel gemacht. |
 |
 |
Also ab auf die Drehbank und das verschweisste Tellerrad abstechen. |
Da liegt das gute Stück, sieht aber noch etwas Mitleid-erweckend aus... |
 |
 |
Also erstmal planschleifen... |
Löcher bohren und Gewinde für die Sperrkörperbefestigung schneiden. |
 |
 |

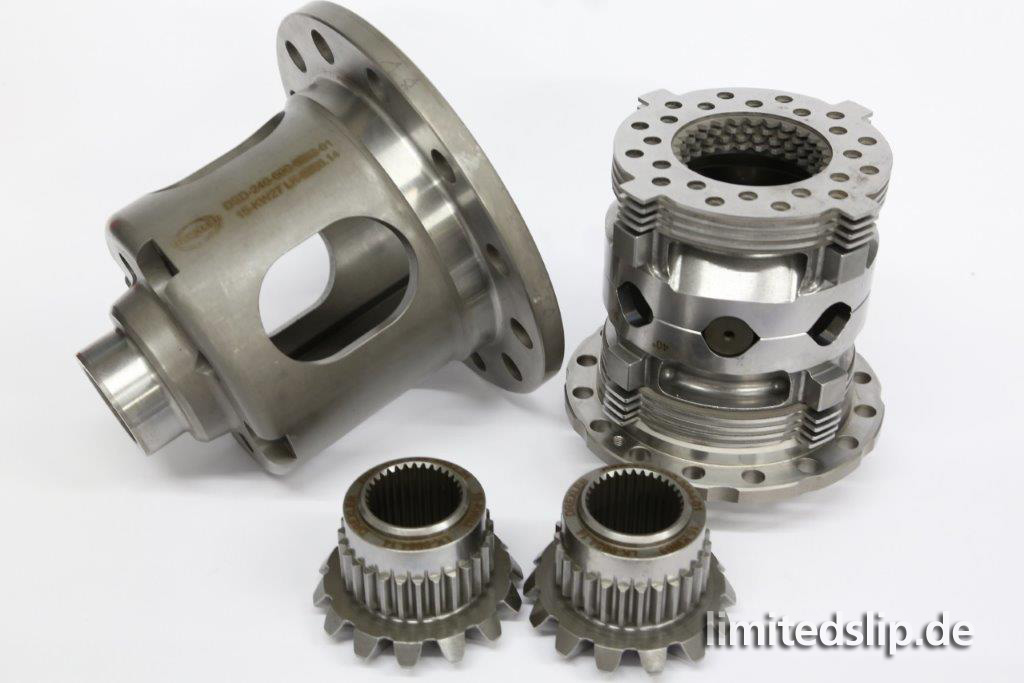

Apropos Sperrkörper... es kommt ein feines Stück hochwertigster Mechanik aus dem Hause Drexler zum Einsatz. |

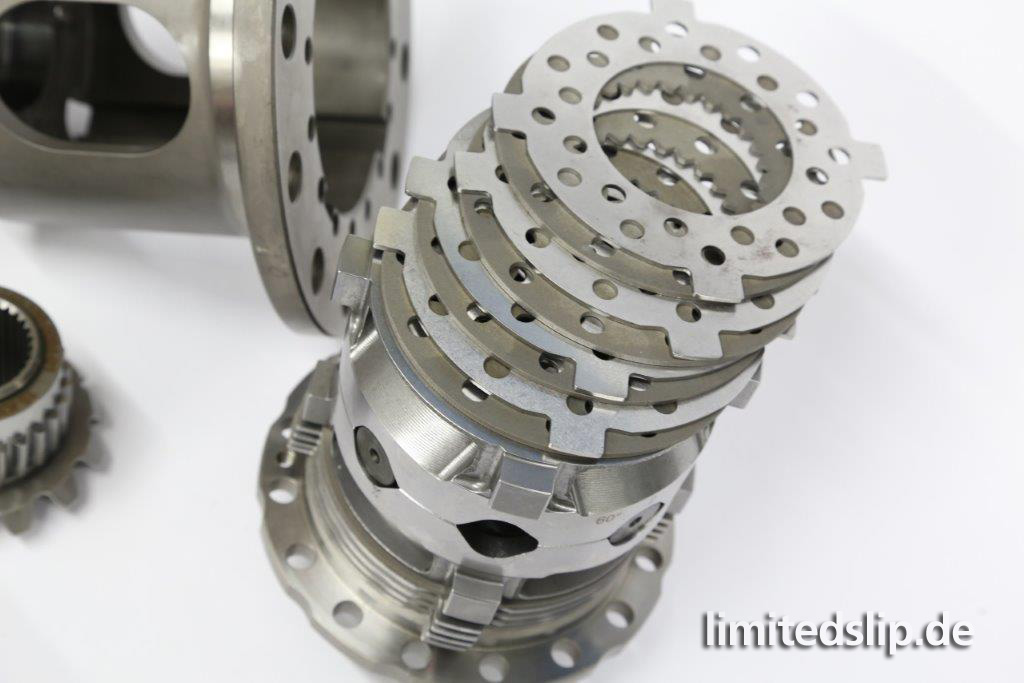

Wie immer individuell konfiguriert nach Kundenwunsch bzw. -bedarf. Hier mit den gelochten GT Lamellen... |
 |
 |

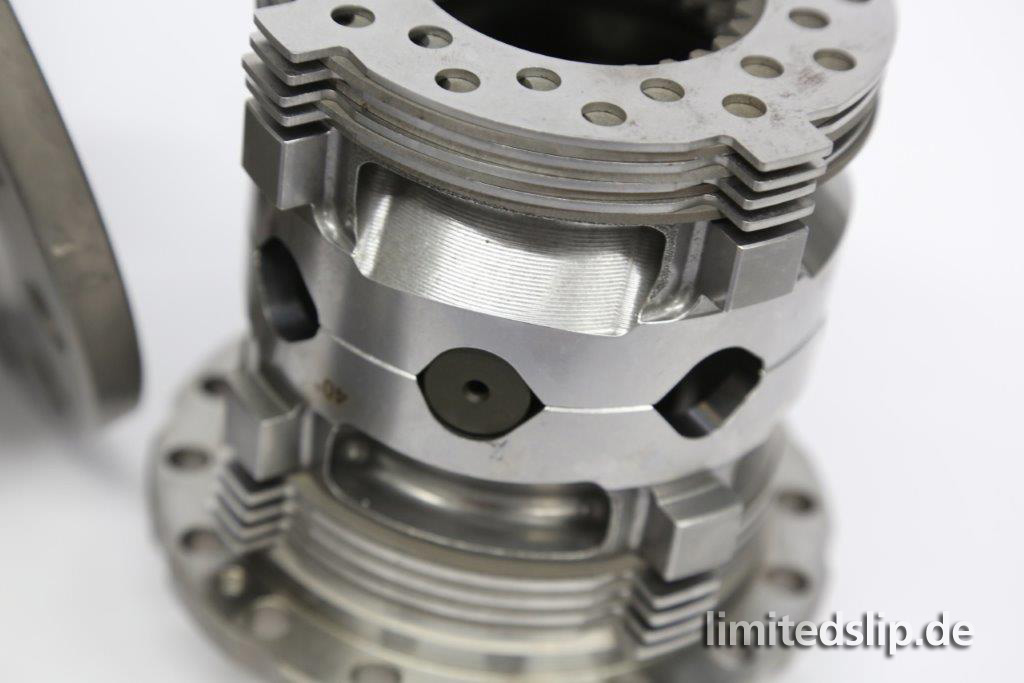

und gewichtsoptimierten, aufwändig gefrästen Druckringen. |

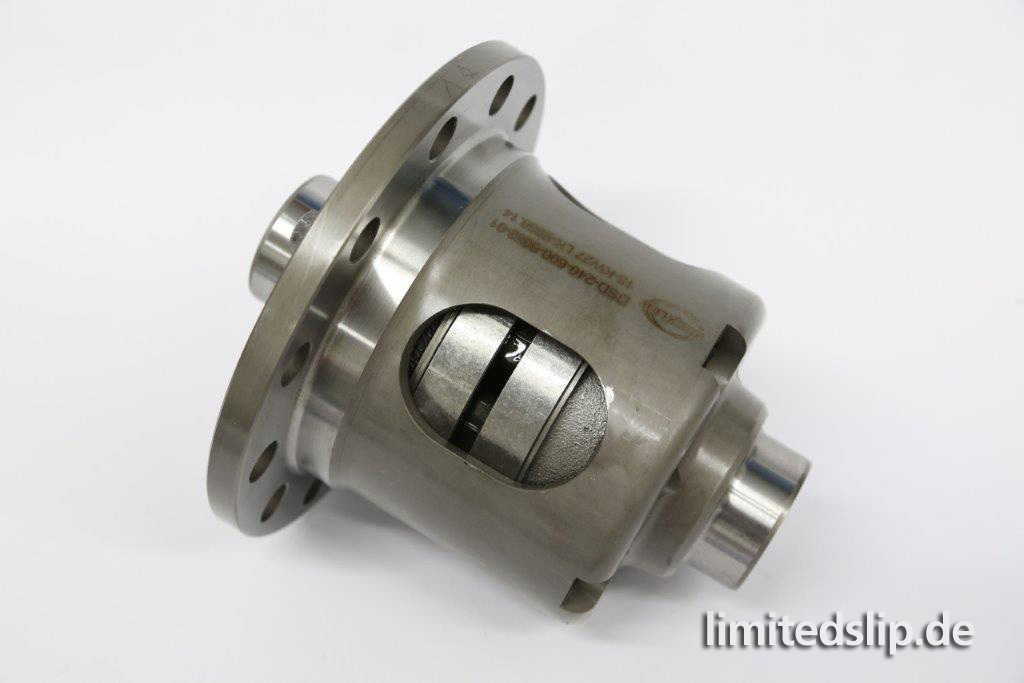

Fertig zusammengebaut schaut das ganze wieder recht unscheinbar aus. |
 |
 |

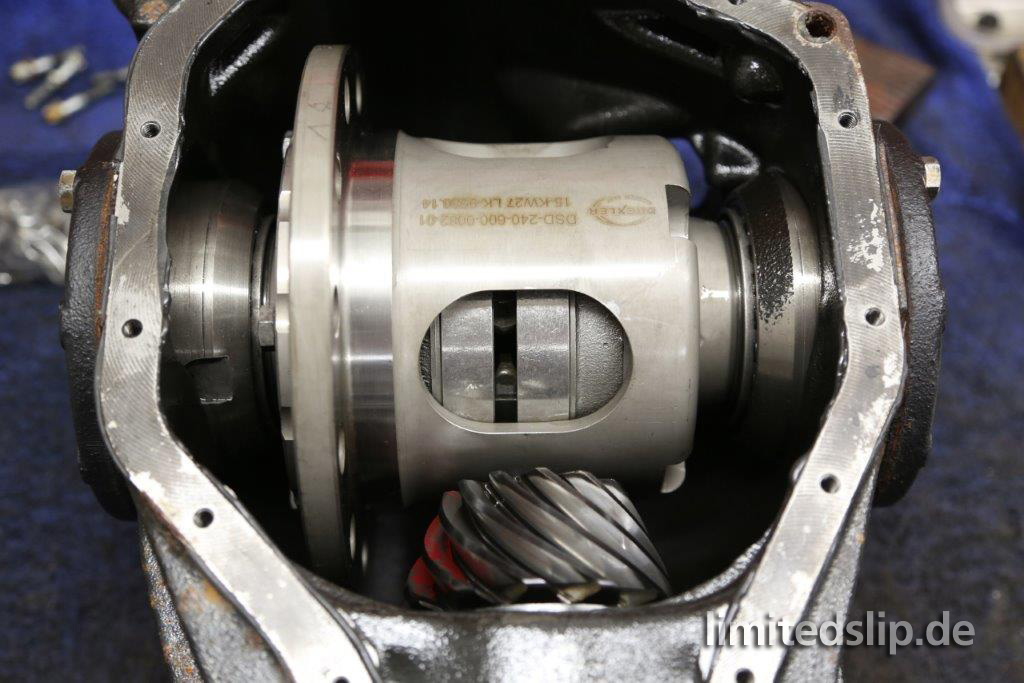

Ab damit in das Achsgetriebe... |

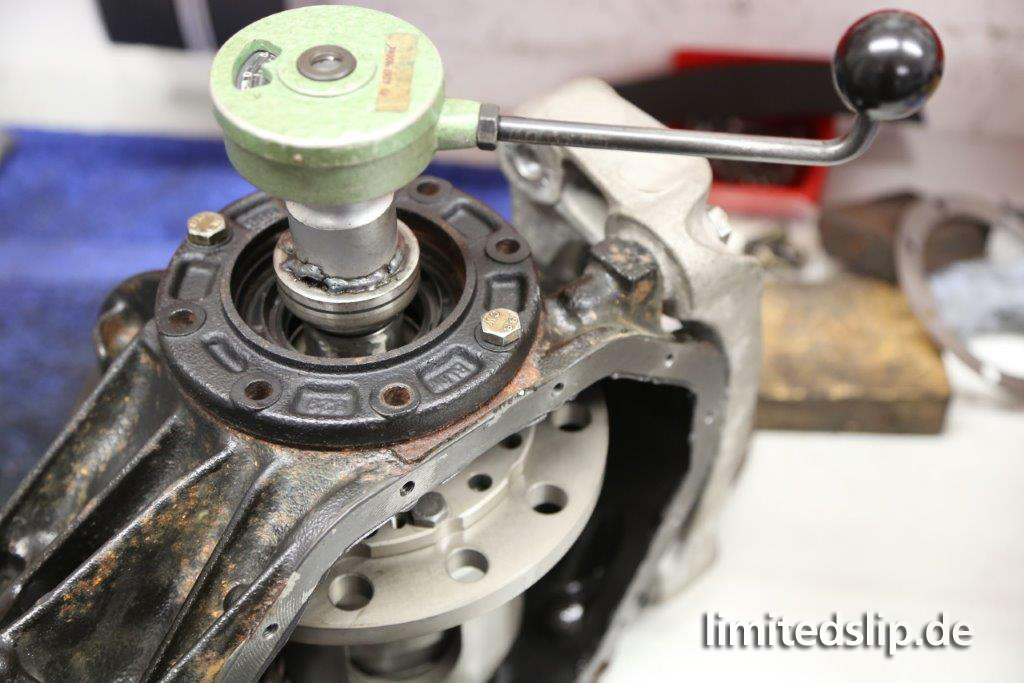

und den Lagerreibwert messen und mit den entsprechenden Einstellscheiben passend justieren. |
 |
 |

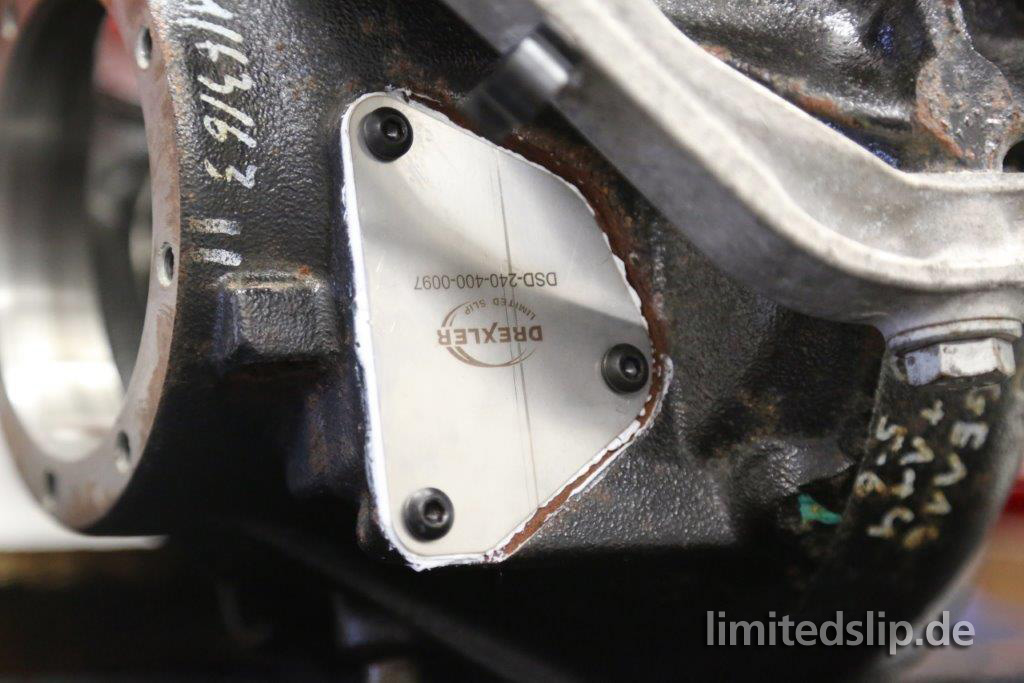

Die Öffnung für den serienmäßigen Stellmotor kann auch verschlossen werden. |

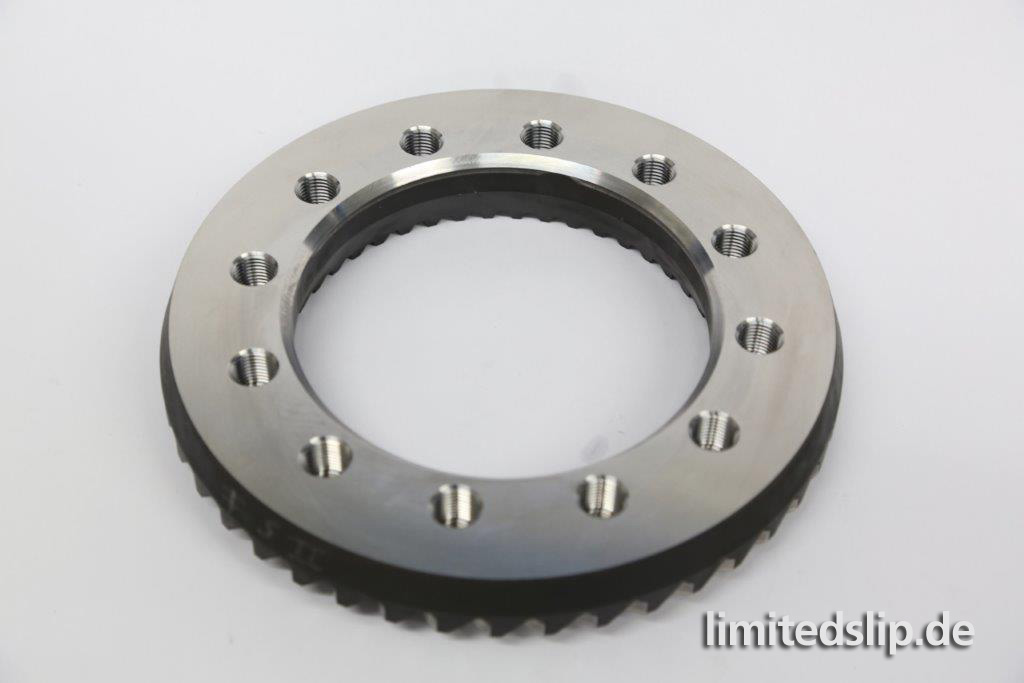

Und nun ist auch das Tellerrad fertig umgebaut, blitzeblank poliert und fertig für die Montage. |
 |
 |

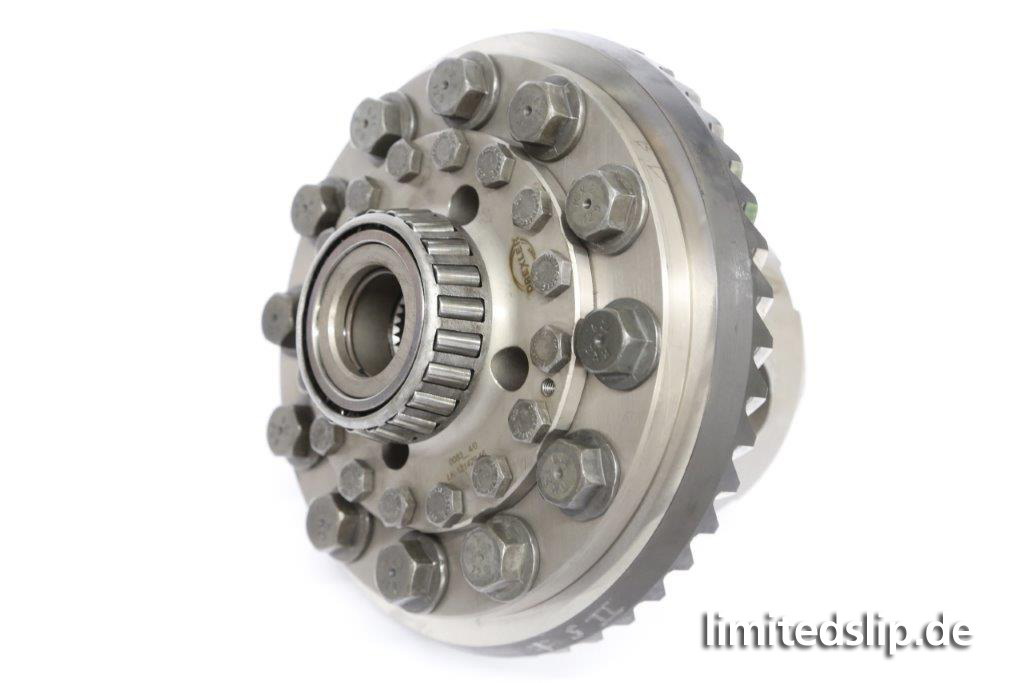

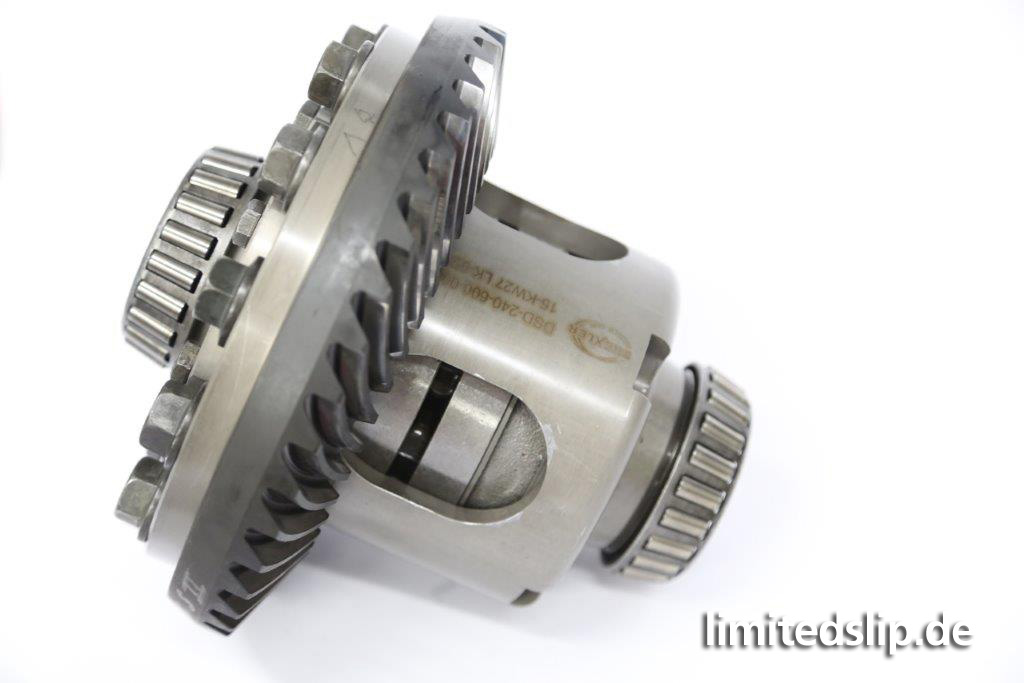

An hochfestem Schraubenmaterial wurde wahrlich nicht gespart. |
Das Drehmoment kann nun kommen, gerne auch mehr als das was der S55 ab Werk liefert. Sperre und Radsatz sind für deutlich mehr gerüstet. |
 |
 |

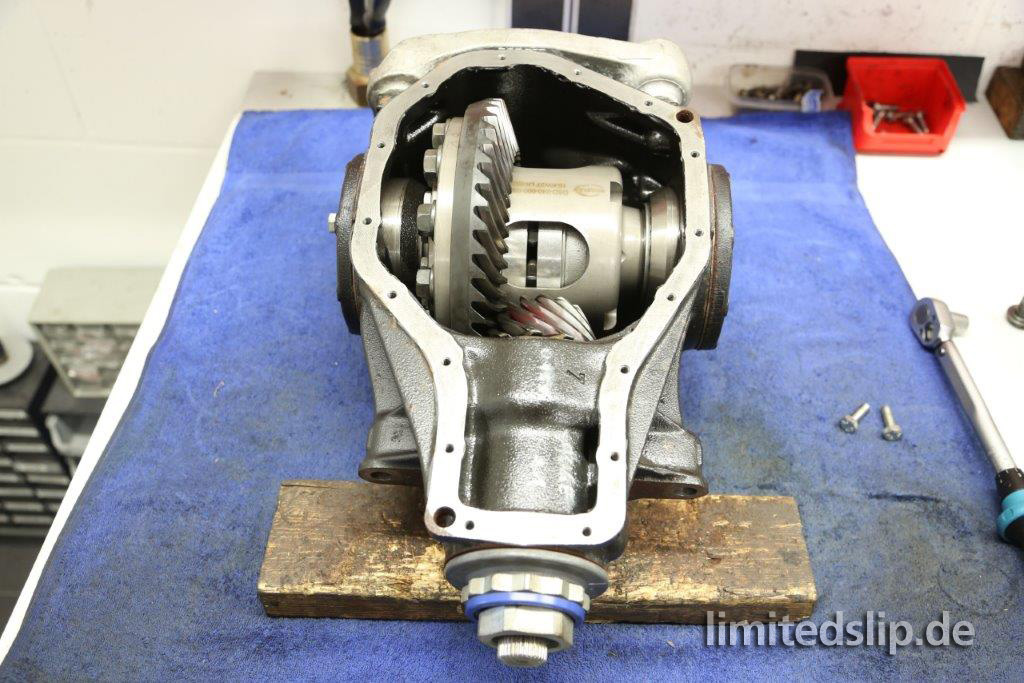

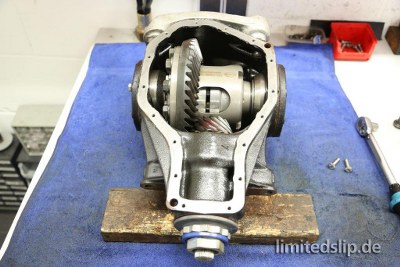

Rein ins Achsgetriebe... |

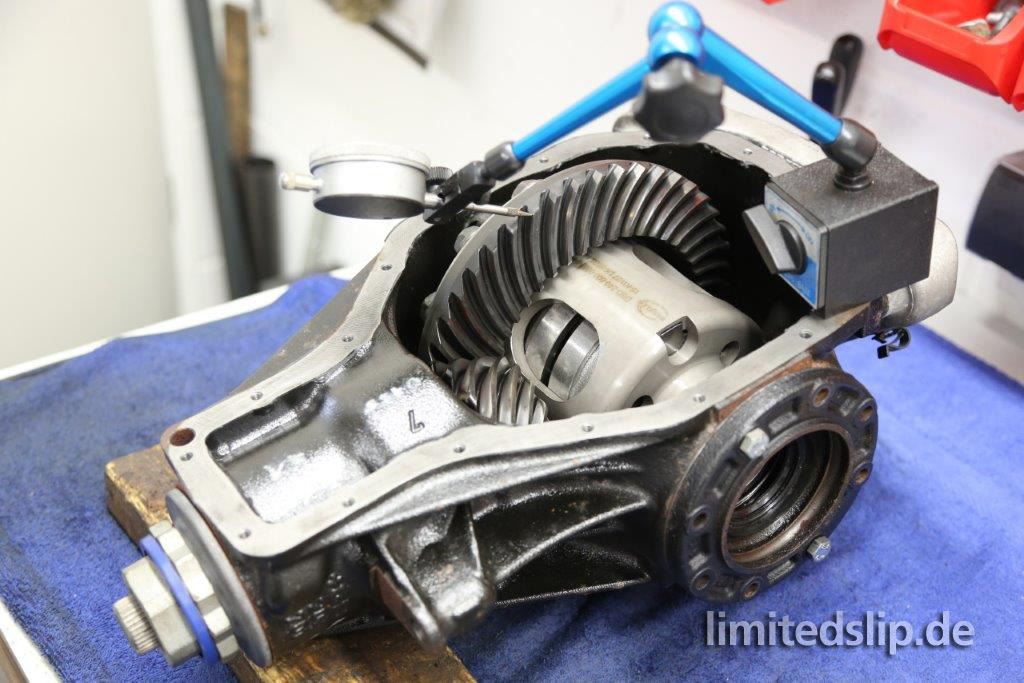

und das Zahnflankenspiel messen und einstellen. |
 |
 |

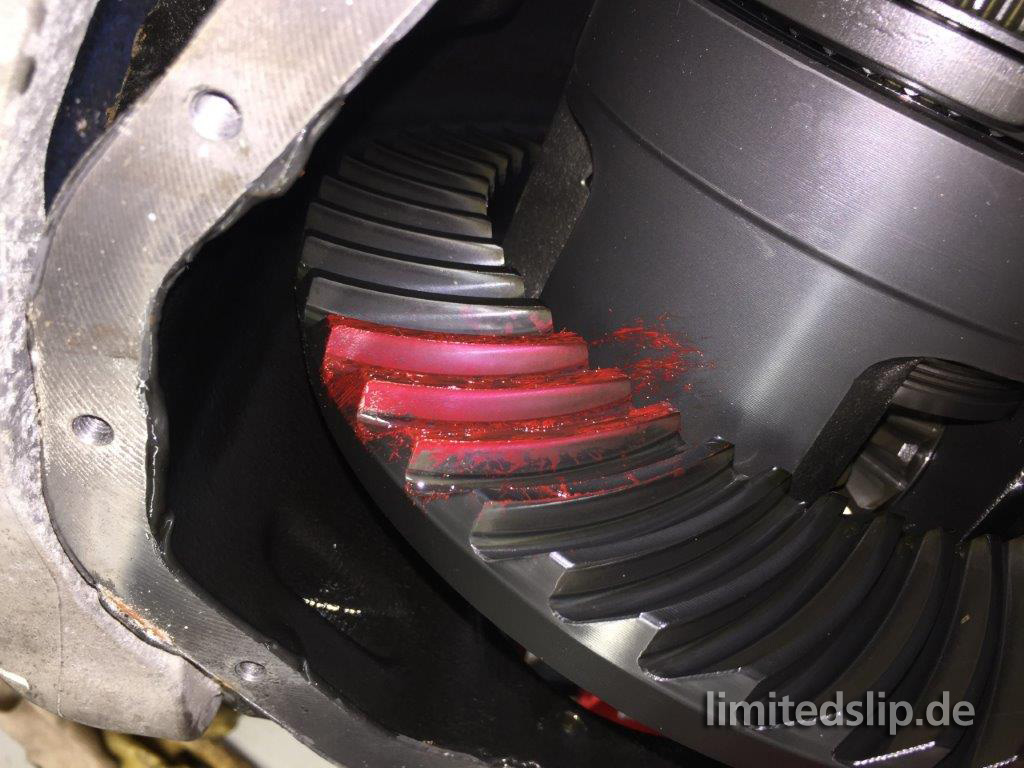

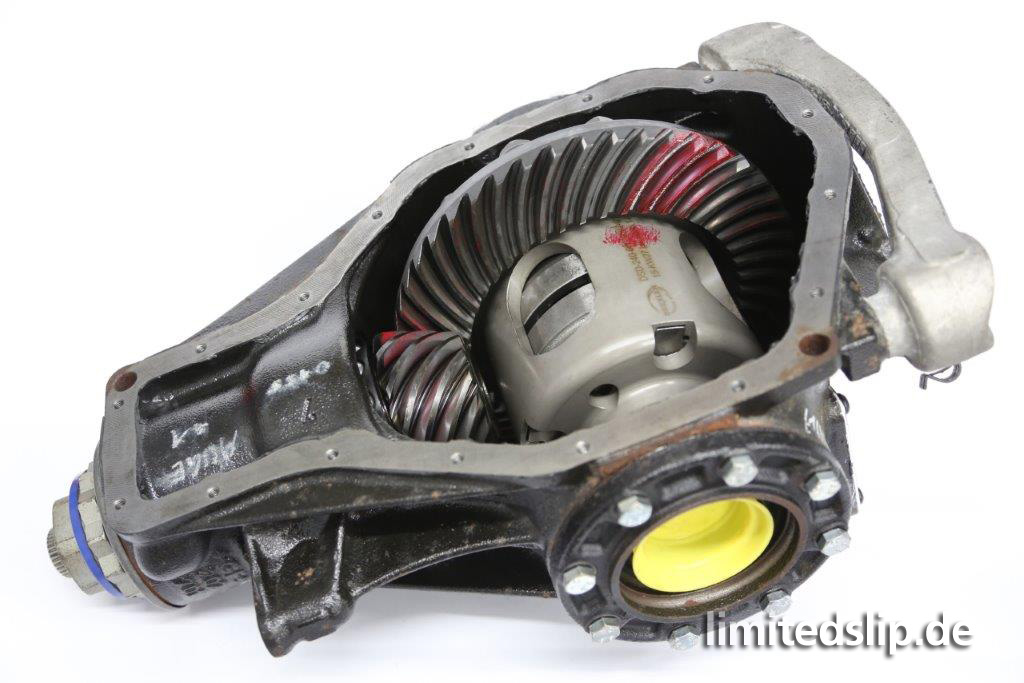

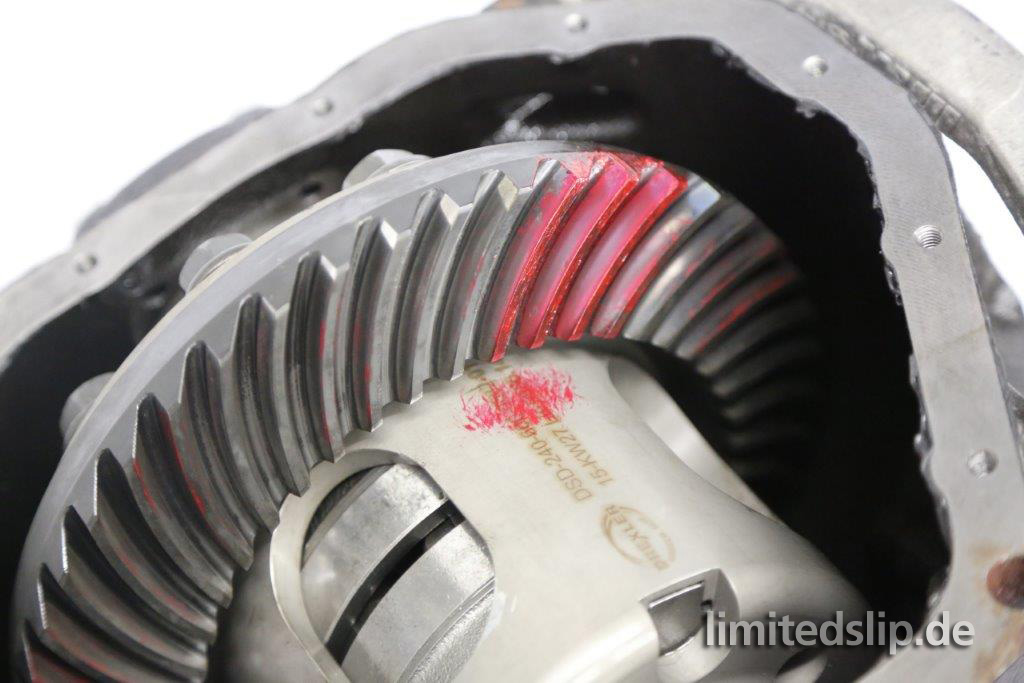

Danach die obligatorische Tragbildprüfung... |
und die Sperre ist fertig eingemessen. |
 |
 |

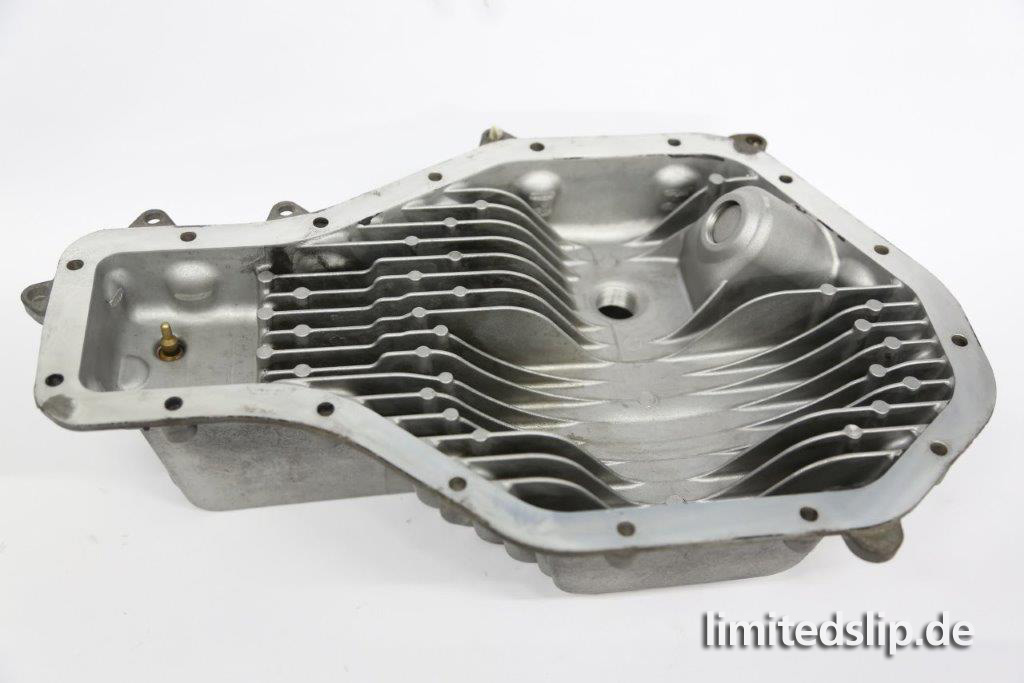

Jetzt noch den Deckel innen etwas auf das neue Innenleben anpassen... |

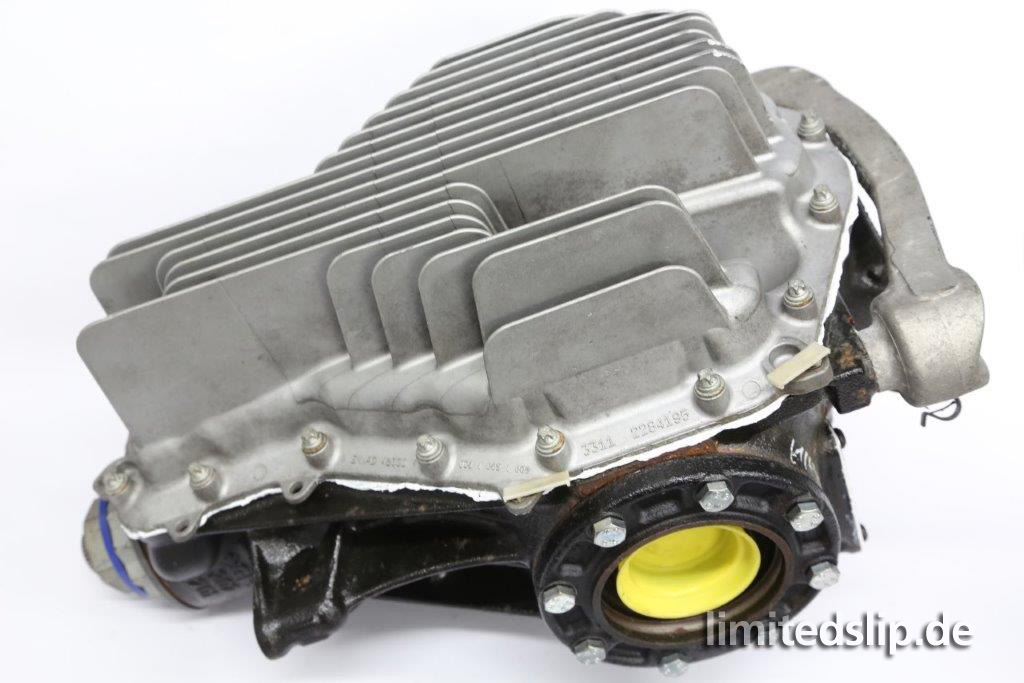

und mit Flüssigdichtung vorsichtig ansetzen und verschrauben. |
 |
 |
Gerne übernehme ich auch für Sie die Konfiguration, den Einbau und das Einmessen einer Sperre in Ihr Hinterachsdifferential.
|
